Принцип ЯМР

Структура настольного ЯМР

«МикроМР» — это новый тип ЯМР-анализатора для ядерно-магнитно-резонансной томографии, который имеет функции анализа и визуализации.. Он более точный и стабильный, чем старые типы.. По сравнению со старыми типами, он имеет следующие преимущества. Во-первых, он имеет независимый генератор импульсных последовательностей (ПСЖ) который может точно и стабильно контролировать последовательность импульсов. Во-вторых, у него есть обе радиочастоты (РФ) передающая схема и радиочастотная приемная схема, который может улучшить соотношение сигнал/шум ядерного магнитного резонанса. (ЯМР) сигналы. Наконец, имеет систему контроля температуры с высокой точностью, что гарантирует повторяемость измерений.

Ниже приводится структура настольный ЯМР

Каркас настольного ЯМР NIUMAG

инжир 1:Каркас настольного ЯМР NIUMAG

Согласно функции, настольный ЯМР можно разделить на пять частей: Промышленный управляющий компьютер (МУС) со спектрометрической системой NMdigi, Радиочастотный электронный блок (РФЕС), Градиентный усилитель (ГАУ), Магнитный блок (В) и блок питания (блок питания). ICC — мозг машины. Он получает инструкции от пользователей и управляет другими подразделениями для выполнения задач.. Также он выполняет другие задачи, такие как обработка данных., восстановление изображения и т. д.. RFEU передает радиочастотные сигналы и принимает сигналы ЯМР как с помощью радиочастотной катушки. ГАУ обеспечивает градиентное магнитное поле. MU генерирует однородное магнитное поле.

Спектрометрическая система NMdigi

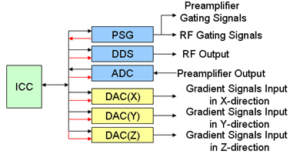

Внутренний каркас настольной спектрометрической системы NMdigi

инжир 2:Внутренний каркас настольной спектрометрической системы NMdigi

Спектрометрическая система NMdigi состоит из одного PSG., один ДДС, один АЦП и три ЦАП. Эти платы вставляются в слоты PCI ICC.. Внутренний каркас системы спектрометра NMdigi показан на рис. 2. «ПСЖ» контролирует DDS, АЦП и ЦАП. Он также отправляет стробирующие сигналы в RFEU.. DDS генерирует радиочастотные сигналы определенной формы для RFEU.. АЦП преобразует сигналы ЯМР из аналоговой формы в цифровую форму.. ЦАП преобразуют параметры градиента в равные электрические токи..

Радиочастотный электронный блок

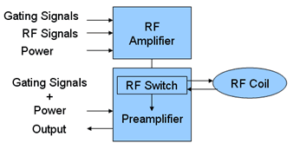

Внутренний каркас настольного радиочастотного электронного блока ЯМРВнутренний каркас настольного радиочастотного электронного блока ЯМР

инжир 3:Внутренний каркас настольного радиочастотного электронного блока ЯМР

РЧ-усилитель усиливает РЧ-импульсы, посылаемые спектрометрической системой NMdigi, а затем импульсы отправляются в РЧ-катушку.. Предварительный усилитель усиливает сигналы ЯМР, полученные от ВЧ-катушки, а затем отправляет сигналы на АЦП спектрометрической системы NMdigi.. Радиочастотный переключатель решает, когда сигналы передаются и когда сигналы принимаются..

Градиентный усилитель

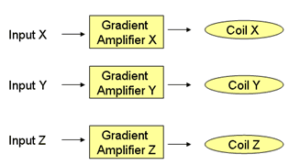

Изображение QQ 20160818133554

инжир 4:Внутренний каркас настольного градиентного усилителя ЯМР

Под контролем ПСЖ, трое(Х, Да, З) маршруты токов, которые преобразуются ЦАП, отправляются на градиентные усилители, а затем передаются на градиентные катушки для создания градиентного магнитного поля..

Магнитный блок

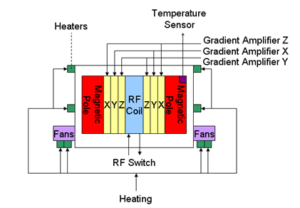

Внутренний каркас настольного магнитного устройства ЯМР

инжир 5:Внутренний каркас настольного магнитного устройства ЯМР

Магнитный блок состоит из одного магнита., три комплекта градиентных катушек, одна радиочастотная катушка, один датчик температуры, четыре обогревателя и два вентилятора. Как показано на рис. 1-5, у магнита два полюса. Градиентные катушки(Х, Я и Я) приклеены к двум полюсам. Датчик температуры наклеен на один из полюсов. Два нагревателя прикреплены к поверхности магнита, а два других - к поверхности вентиляторов..

Блок питания

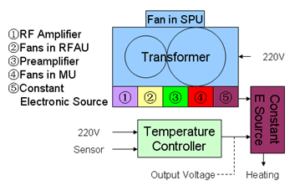

Внутренний каркас настольного блока питания ЯМР

инжир 6:Внутренний каркас настольного блока питания ЯМР

Блок питания в основном состоит из источника питания, регулятор температуры и источник постоянного тока. Трансформатор на рис. 6 преобразует потребительское напряжение 220 В во все виды рабочего напряжения, необходимые другим устройствам, например, рабочее напряжение радиочастотного усилителя.(24В), фанаты БП(12В), предусилитель(±5 В), фанаты МЮ(12В), и источник постоянного тока(20В). Регулятор температуры и источник постоянного тока вместе составляют систему контроля температуры.. Во-первых, контроллер выбирает режим нагрева на основе температуры, которую датчик отправляет обратно. Во-вторых, Контроллер отправляет необходимое напряжение нагрева на источник постоянного тока.. Наконец, источник постоянного тока преобразует напряжение в ток и отправляет его на нагреватели.. А это одна циркуляция процесса нагрева. Для поддержания стабильной температуры в МУ, этот процесс циркулирует все время.

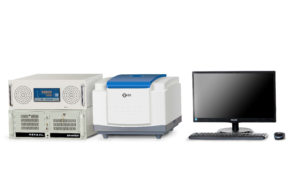

Микро МР
